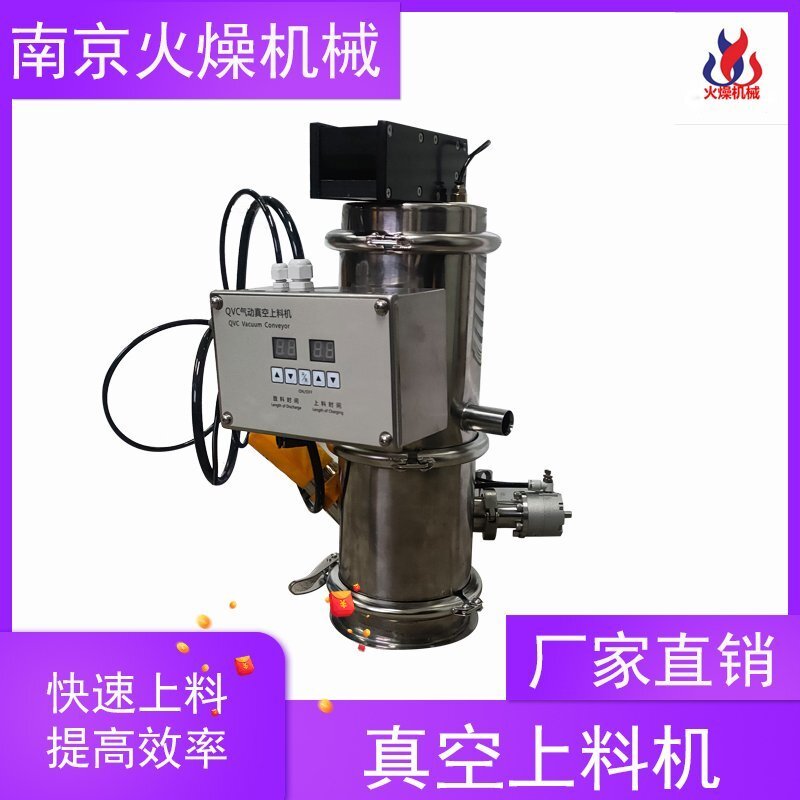

粉末真空上料機?是如何設計成的？需要哪些步驟

要設計一臺既可靠又經濟的粉末真空上料機，必須對輸送物料類型及具體輸送條件要有詳細的了解，以便確定輸送設備的型號、管路布置及一系列參數。

一、原始資料

(1)被送物料的物理化學性質:包括粒度分布、堆和密度懸浮速度、摩擦角、水分、破碎性、靜電效應、磨琢性、毒性、腐蝕性等。這些性質可供選擇輸送氣流速度、管道材料、輸送方式及輸送固氣比時參考。

(2）輸送量:包括晝夜總輸送量、連續或間歇輸送情況、供料變動、最大最小輸送量。(3）輸送起點和終點的具體情況:包括輸送機前后機械銜接情況、安裝船型的尺寸、后方的炙倉容量等。

(4）輸送距離和管路布置情況:如輸送的水平距離、提升高度、彎管數量和轉彎角度、多點裝料或卸料、車輛和船型尺寸、碼頭標高和水位變化等。

(5）輸送機運行管理條件:包括對自動控制的要求、遙控和聯鎖、維修和保養要求等。(6）安裝地點的情況:包括廠房結構、承載能力、氣象條件等。

(7）連續工作時間。

(8）許用的中間停止時間。

(9）環境要求:包括噪聲、粉塵的處理。

二、設計步驟

(1)分析原始資料。根據設計要求,分析物料特性、輸送條件，并收集有關參數。

(2)確定粉末真空上料機型式,根掘茲世的田詮宏裝地點、輸送距離及輸送量，選定用哪種方式輸送。安裝在碼頭上的卸船機，-船采用吸送式，自卸船多半采用壓送式，長距離氣力輸送裝置只能采取壓送式。

(3）確定輸送管路布置及主要部件結構型式,并繪制系統布置示意圖。輸送管路布置以距離最短、彎頭盡可能少為原則,但在某些情況下，如水平距離特別長時，為防止物料在管道底部沉積而引起脈動流，則將水平管適當分段，并將水平管和垂直管交叉布置，雖增加了彎頭,但在一定程度上可防止脈動流的產生。

三、主要參數計算

粉末真空上料機的主要參數:生產率、固氣比、氣流速度、氣體流量、輸料管直徑、壓力損失、風機功率及系統動力指數等。固氣比的提高,意味著輸料管內物料濃度增加，這會使系統的壓損增大，同時也增加了堵塞的危險性。因此在確定固氣比時要考慮下面幾種情況。

(1)輸送方式。在吸送時，受真空度的限制,固氣比不能取的很大，而壓送則可取較高的固氣比。

(2)輸送距離及管路布置。輸送距離短、管路布置簡單的裝置，固氣比可取大些。如吸糧機固氣比可達30～40。一般情況下,固氣比隨輸送距離增加而減少。

(3)輸料管直徑。輸料管直徑小,物料在管道內容易懸浮，因此小直徑的輸料管，可取較高的固氣比。

此外，選用較高的風速，也可提高固氣比?？傊绊懝虤獗鹊囊蛩睾芏?，確定固氣比的可靠方法是由實驗測定，也可參考有關輸送實例。
