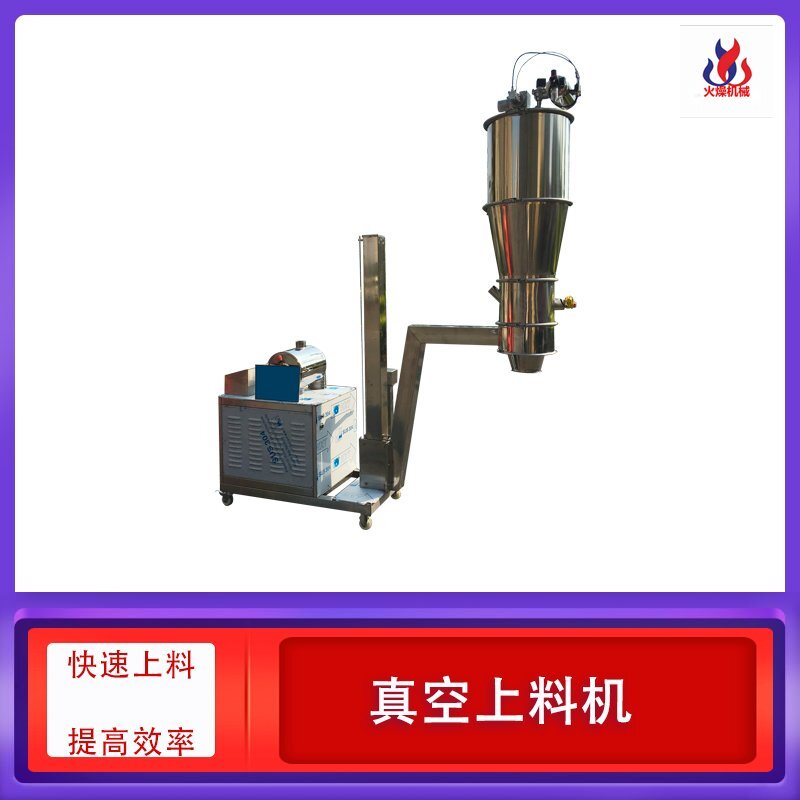

氣動真空吸料機的風管是用來干嘛的？

氣動真空吸料機的風管是用來干嘛的？

風管用來連接分離器、除塵器、鼓風機和作為連通大氣的排氣管。對壓送式氣動真空吸料機，從鼓風機至供料器之間也需風管連接。

氣動真空吸料機風管內的風速選取要適當，若風速過高，會使壓力損失增大，而風速過低會造成灰塵在風管中沉淀以致逐漸堵塞，且會造成風管斷面過大。通常，分離器至除塵器之間的風管風速取14~18m/s,除塵器以后可取10~14m/s。

斷面較小的風管可用各種圓鋼管，斷面較大的風管通常用鋼板焊接而成。風管斷面有圓形的，也有矩形的，但矩形斷面抗壓性差，氣動真空吸料機真空度較大時要在其外表面焊上角鋼加固，以防被吸扁變形。

風管由于輸送系統布置的需要，不僅有直長管段，而且還有使氣流改變方向的彎管、風管斷面增大或減小時用的漸擴管或漸縮管、管路進口的集風管、排氣出口的擴散管等管件。

1.彎管

彎管阻力取決于彎管的直徑D、彎管的曲率半徑R和轉向角a，正方形斷面的彎管阻力系數與圓形斷面的相同，此時，正方形的邊長即相當于圓形直徑D。

2.進口集風管

為了減少空氣進入風管時由于截面突然收縮引起的局部壓力損失，常把風管的進口做成由大而小的喇叭口形狀，稱為集風管。

3.出口擴散管

空氣從管口排入大氣時的出口損失等于管口截面處的動壓力，因此它的阻力系數ξ=1。我們知道，壓力是與風速的平方成正比的，而風速又與截面的大小成反比，如果出口的直徑增加1倍，則出口風速將減低為原來的1/4，而出口壓力損失又將減小為原來的1/16,所以在空氣排出處設置一段截面逐漸擴大的擴散管，可大大地降低空氣排出時的壓力損失。
